Name: کلید دست 1-22 لایه PCB FR4 TG بالا با آزمایش ICT FT
Brand: Suntek Electronics Co., Ltd.
SKU: F2686-1913
Price: 50.00 USD
Availability: InStock

خانه > محصولات > مونتاژ PCB کلیدی >

کلید دست 1-22 لایه PCB FR4 TG بالا با آزمایش ICT FT

محل منبع:

چین یا کامبوج

نام تجاری:

Suntek/BLSuntek

گواهی:

ISO9001 ISO13485 IATF16949 UL

شماره مدل:

F2686-1913

تماس با ما

درخواست نقل قول

جزئیات محصول

مواد::

FR4 (TG130-TG180)/راجرز/آلومینیوم

ماسک لحیم کاری::

رنگ سبز ، آبی ، سیاه ، قرمز ، سفید ، مت رنگ

مس::

0.5oz-10oz

لایه::

1L-32L

smt ، tht::

بله

ضخامت::

1.0mm/1.6mm/2mm/4mm

RoHS::

رهبری یا رهبری آزاد

گارانتی::

1 سال

سوراخ مین::

0.1 میلی متر

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

بدون محدودیت

قیمت

Customized products

جزئیات بسته بندی

توسط کیسه های ESD و کارتن

زمان تحویل

5-7 روز بعد از همه مؤلفه ها

شرایط پرداخت

T/T

محصولات مرتبط

ویدیو

تولیدکننده مونتاژ برد PCB آماده برای راه‌حل PCBA

بهترین قیمت رو بدست بیار

ویدیو

PCB و PCBA با ENEPIG، تولید کننده خدمات OEM مونتاژ PCB در چین و کامبوج

بهترین قیمت رو بدست بیار

ویدیو

تولیدکننده خدمات OEM مونتاژ PCB و PCBA با ENEPIG، در چین و کامبوج بیش از 10 سال

بهترین قیمت رو بدست بیار

ویدیو

6 لایه یک توقف آزمایش PCB-PCBA کارخانه در چین و کامبوج سرویس مونتاژ PCB بیش از 10 سال

بهترین قیمت رو بدست بیار

تماس با ما

حالا تماس بگیرید

توضیح محصول

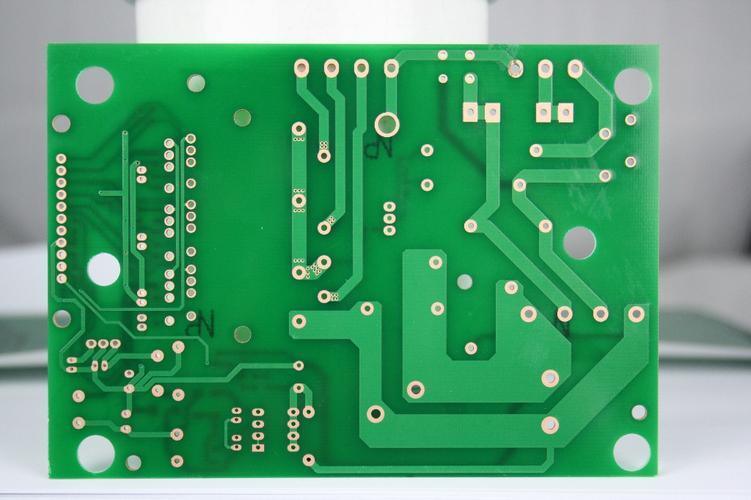

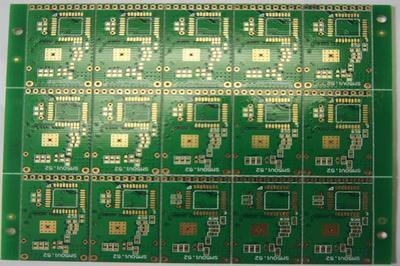

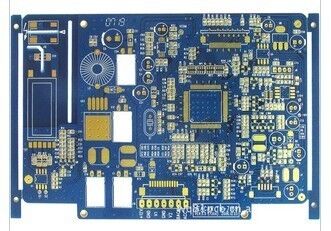

مونتاژ PCB با 1-22 لایه High TG FR4 با تست ICT FT

گروه Suntek خدمات تولید قراردادی جامعی را در زمینه EMS ارائه می دهد و راه حل های یک مرحله ای برای مونتاژ PCB/FPC، مونتاژ کابل و مونتاژ جعبه ارائه می دهد. امکانات ما در استان هونان چین و استان کندال کامبوج دارای گواهینامه ISO9001:2015، ISO13485:2016، IATF 16949:2016 و UL E476377 هستند.

قابلیت های تولید

مشخصات	جزئیات
نوع مواد	FR-1، FR-4، CEM-1، روکش آلومینیومی
ضخامت مواد (میلی متر)	0.4، 0.6، 0.8، 1.0، 1.2، 1.6، 2.0
تعداد لایه ها	1 تا 22 لایه
حداکثر اندازه برد	23.00 اینچ x 35.00 اینچ (580 میلی متر * 900 میلی متر)
کلاس IPC	کلاس II، کلاس III، کلاس 1
حلقه حلقوی	5 میل/طرف یا بیشتر (حداقل طراحی)
آبکاری نهایی	لحیم (HASL)، لحیم بدون سرب (HASL)، ENIG، OSP، نقره غوطه وری، قلع غوطه وری، نیکل غوطه وری، طلای سخت، سایر موارد
وزن مس	0.5OZ-10OZ
عرض ردیابی/فاصله	3 میل یا بیشتر
فاصله سوراخ	0.1 میلی متر (سوراخکاری لیزری)
شکاف های آبکاری شده	0.036 یا بیشتر
کوچکترین سوراخ (تمام شده)	0.1 میلی متر یا بیشتر
انگشتان طلا	1 تا 4 لبه (30 تا 50 میکرون طلا)
گام SMD	0.080" - 0.020" - 0.010"
نوع ماسک لحیم	LPI براق، LPI-Matte، SR1000
رنگ ماسک لحیم	سبز، قرمز، آبی، مشکی، سفید، زرد
رنگ افسانه	سفید، زرد، مشکی، قرمز، آبی
نقطه مسیر CNC	هر
حداقل عرض مسیر	0.031"
امتیازدهی	خطوط مستقیم، امتیاز پرش، لبه پانل به لبه، CNC*
طلای بدنه	HARD، IMMERSION (تا 50 میکرون طلا)
فرمت فایل داده	Gerber 274x با دیافراگم تعبیه شده
فرمت نقاشی FAB.	DXF، HPGL، DWG، PDF، Gerber
تست E.T	پروب پرنده، یک طرفه، صفحه 1up، پوسته گیره، لیست خالص
کنتراست/کنتراست	موجود تا قطر 0.250
امپدانس کنترل	بله
ویای کور/ویای دفن شده	بله
ماسک قابل جدا شدن	بله
کربن	بله

برنامه های کاربردی

راه حل های تولید جامع

ساخت PCB/FPC
تهیه قطعات
مونتاژ PCB/FPC
مونتاژ کابل/سیم سفارشی
مونتاژ جعبه

خدمات مونتاژ دقیق

SMT، THT، BGA، مونتاژ تراشه های 0201
AOI، X-Ray، ICT، FT، تست Burn-in
پوشش منطبق یا چسباندن
تولید با حجم کم تا متوسط

مزایای تولید EMS

مسئولیت محصول دقیق مطابق با استانداردهای IPC-A-610

تیم های مسلط به زبان انگلیسی

پیاده سازی ابزار مدیریت PDCA

100٪ تست الکترونیکی و بازرسی بصری (IQC، IPQC، FQC، OQC)

بازرسی جامع AOI شامل اشعه ایکس، میکروسکوپ سه بعدی و ICT

تست ولتاژ بالا و تست کنترل امپدانس

دارای گواهینامه ISO9001، ISO13485، IATF16949 و UL

بدون حداقل الزامات مقدار سفارش

متخصص در تولید با حجم کم تا متوسط

تحویل سریع و قابل اعتماد به موقع

چرا Suntek را انتخاب کنید؟

Suntek به عنوان یک تولید کننده با تجربه و قابل اعتماد، خدمات یک مرحله ای از جمله ساخت و مونتاژ PCB را برای مشتریان جهانی با الزامات پروژه های متنوع ارائه می دهد. تیم های فنی قوی ما به مشتریان کمک می کنند تا در زمان و هزینه صرفه جویی کنند و در عین حال بالاترین کیفیت محصولات را با قیمت های رقابتی ارائه دهند.

نقل قول فوری

نقل قول فوری ما را در عرض 24-48 ساعت با بازخورد مثبت در مورد تمام مشخصات پروژه دریافت کنید.

تیم فنی قوی

مهندسان حرفه ای ما پشتیبانی فنی را از طراحی PCB تا مونتاژ کلید در دست ارائه می دهند و به تمام سوالات در طول فرآیند پاسخ می دهند.

تجهیزات پیشرفته

تجهیزات خودکار پیشرفته، راندمان بالا، مقرون به صرفه بودن و تحویل به موقع بردهای با کیفیت را تضمین می کند.

خدمات پس از فروش

ما تمام سفارشات را پیگیری می کنیم و به روز رسانی های فوری را در طول فرآیند تولید با نمایندگان خدمات مشتری اختصاصی ارائه می دهیم.

پشتیبانی مشتری و تضمین کیفیت

ما شفافیت کامل هزینه را با اشتراک گذاری تفکیک هزینه BOM و تهیه قطعات از تامین کنندگان جهانی تضمین می کنیم.

روش های ارتباطی

روش خدمات مشتری
روش RMA
گزارش های 8D
PDCA (برنامه-انجام-بررسی-عمل) در خدمات مشتری

تعهد پاسخ

گزارش های پیشرفت هفتگی
تیم پشتیبانی مشتری اختصاصی
نظارت بر رضایت مشتری

خدمات پس از فروش

1 سال دوره گارانتی برای همه محصولات
خدمات تعمیر رایگان
تعویض سریع قطعات معیوب

سیستم کیفیت مونتاژ PCB

هدف کیفیت

95٪ نرخ رضایت مشتری

خط مشی کیفیت

بهبود مستمر برای کیفیت عالی و روابط برد-برد مشتری.

راه حل کسب و کار

خدمات یک مرحله ای، انعطاف پذیر و در حال بهبود مستمر.

فلسفه کسب و کار

کیفیت بازار را می برد، ایده ها آینده را می سازند.

چشم انداز شرکت

تبدیل شدن به شرکای برد-برد بلندمدت در زمینه EMS.

جریان فرآیند مونتاژ PCBA

سوالات متداول

سؤال 1: از چه فایل هایی در ساخت PCB استفاده می کنید؟

پاسخ 1: فایل های Gerber، PCB و Auto CAD.

سؤال 2: چگونه کیفیت محصول را تضمین می کنید؟

پاسخ 2: همه محصولات تحت 100٪ تست الکترونیکی قرار می گیرند. مونتاژ PCB شامل 100٪ AOI، ICT، FT و بازرسی بصری، با 100٪ اشعه ایکس برای اجزای BGA است.

سؤال 3: آیا می توانیم از شرکت شما بازدید کنیم؟

پاسخ 3: بله، ما از بازدید از تأسیسات خود واقع در پارک صنعتی Xingsha، چانگشا، استان هونان، چین استقبال می کنیم.

سؤال 4: زمان تحویل چقدر است؟

پاسخ 4: سفارشات نمونه: 3-5 روز کاری؛ تولید دسته ای: 7-10 روز کاری؛ مونتاژ PCB: 15-20 روز کاری.

سؤال 5: آیا اطلاعات و فایل های ما را محرمانه نگه می دارید؟

پاسخ 5: بله، محافظت از طرح های مشتری و اسرار تجاری اصل اساسی ما است. NDA را می توان در هر زمان امضا کرد.

سؤال 6: چگونه کار با شما را شروع کنیم؟

پاسخ 6:

فایل طرح PCB و لیست BOM خود را برای ما ایمیل کنید
ما ظرف 12 ساعت تأیید می کنیم و در عرض 3-5 روز قیمت ارائه می دهیم
قیمت گذاری را تأیید کنید، سفارش دهید و شرایط پرداخت را ترتیب دهید
ما به تولید ادامه می دهیم

ما از تجهیزات و فناوری تولید پیشرفته استفاده می کنیم که توسط تیم های مهندسی، خرید، کیفیت و مدیریت حرفه ای پشتیبانی می شود تا محصولات با کیفیت بالا و تحویل به موقع را تضمین کنیم. محصولات ما به صنایع کنترل صنعتی، خودرو، مخابرات، تجهیزات پزشکی، لوازم الکترونیکی مصرفی و سایر صنایع خدمات ارائه می دهند.
