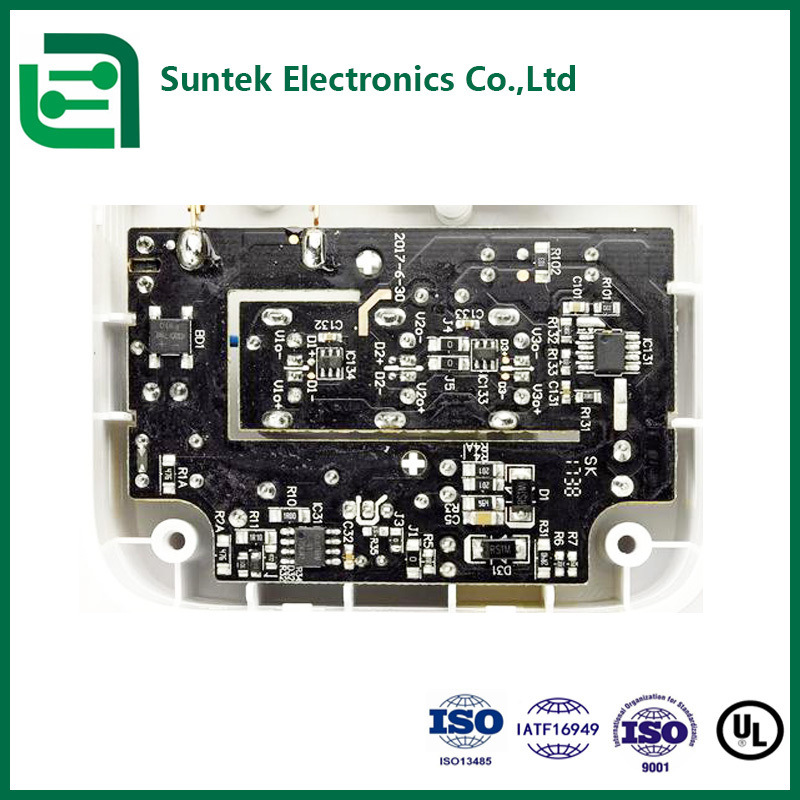

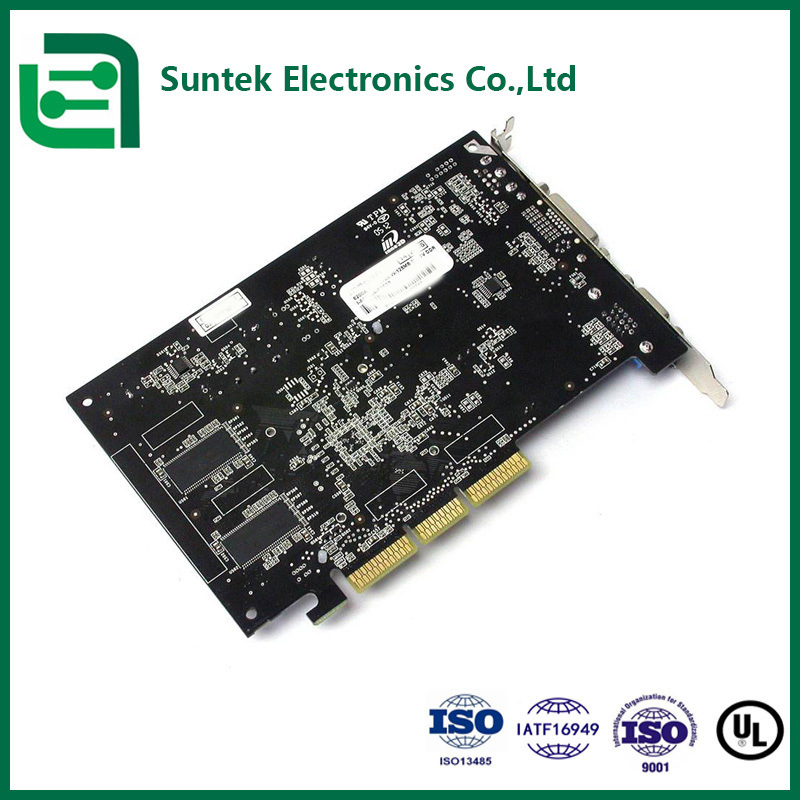

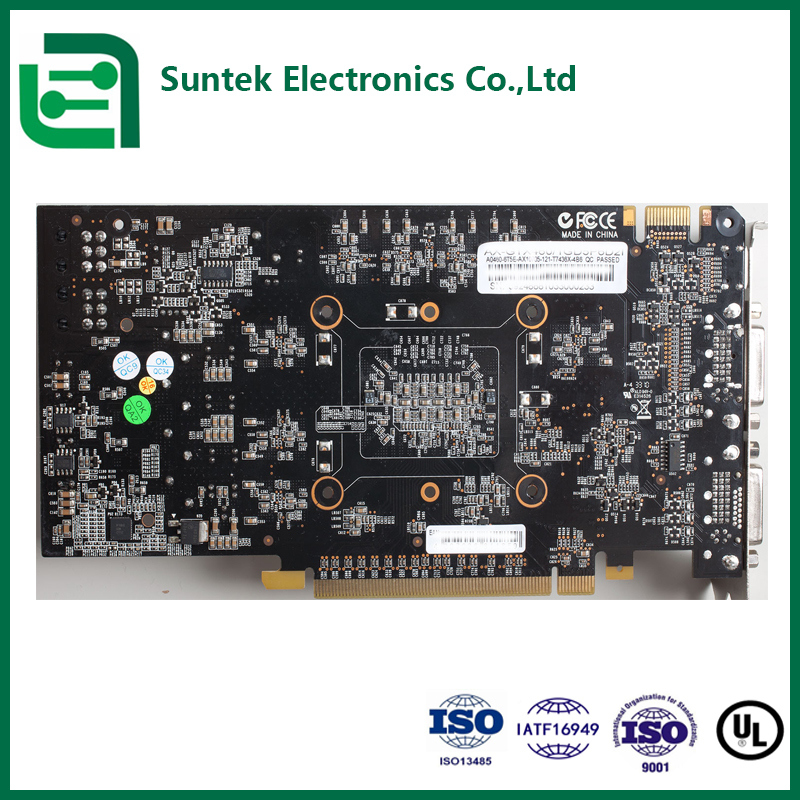

مونتاژ PCB چند لایه FR4 ENIG HASL RoHS استاندارد IPC-A-610 با 100٪ AOI برای PCBA صنعتی
درباره گروه Suntek:
Suntek یک تامین کننده قراردادی در زمینه EMS با راه حل یک مرحله ای برای مونتاژ FCB/FPC، مونتاژ کابل و مونتاژ Box-build است.
Suntek Electronics Co., Ltd، به عنوان مرکز اصلی، واقع در استان هونان، چین؛
BLSuntek Electronics Co., Ltd، به عنوان مرکز جدید، واقع در استان کاندال، کامبوج.
با گواهینامه ISO9001:2015، ISO13485:2016، IATF 16949:2016 و UL E476377،ما محصولات واجد شرایط را با قیمت رقابتی به مشتریان در سراسر جهان تحویل می دهیم.
با فایل Gerber و BOM خود، می توانیم آن را به یک محصول واقعی تبدیل کنیم.
با نمونه فیزیکی شما، می توانیم خدمات مهندسی معکوس را برای کمک به شما در کپی کردن این محصول ارائه دهیم.
با ایده های شما، می توانیم خدمات طراحی مشترک را برای کمک به شما در ساخت این محصول ارائه دهیم.
مروری بر قابلیت ها:
|
مشخصات فنی
|
جزئیات
|
|
نوع مواد
|
FR-1، FR-4، CEM-1، روکش آلومینیومی
|
|
ضخامت مواد (میلی متر)
|
0.4، 0.6، 0.8، 1.0، 1.2، 1.6، 2.0
|
|
تعداد لایه ها
|
1 تا 8 لایه
|
|
حداکثر اندازه برد
|
23.00 اینچ x 35.00 اینچ (580 میلی متر * 900 میلی متر)
|
|
کلاس IPC
|
کلاس II، کلاس III، کلاس 1
|
|
حلقه مدور
|
5 میل/طرف یا بیشتر (حداقل طراحی)
|
|
آبکاری نهایی
|
لحیم (HASL)، لحیم بدون سرب (HASL)، ENIG (نیکل بدون الکترولیت
طلای غوطه وری)، OSP، نقره غوطه وری، قلع غوطه وری، نیکل غوطه وری،
طلای سخت، دیگر
|
|
وزن مس
|
0.5OZ-2OZ
|
|
عرض ردیابی/فاصله
|
3 میل یا بیشتر
|
|
فاصله سوراخ
|
0.1 میلی متر (سوراخکاری لیزری)
|
|
شیارهای آبکاری شده
|
0.036 یا بیشتر
|
|
کوچکترین سوراخ (تمام شده)
|
0.1 میلی متر یا بیشتر
|
|
انگشتان طلا
|
1 تا 4 لبه (30 تا 50 میکرون طلا)
|
|
گام SMD
|
0.080 اینچ - 0.020 اینچ - 0.010 اینچ
|
|
نوع ماسک لحیم
|
LPI براق، LPI-Matte، SR1000
|
|
رنگ ماسک لحیم
|
سبز، قرمز، آبی، مشکی، سفید، زرد
|
|
رنگ افسانه
|
سفید، زرد، مشکی، قرمز، آبی
|
|
نقطه مسیر CNC
|
هر
|
|
حداقل عرض مسیر
|
0.031 اینچ
|
|
امتیازدهی
|
خطوط مستقیم، امتیاز پرش، لبه پانل به لبه، CNC*
|
|
طلای بدنه
|
HARD*، IMMERSION* (تا 50 میکرون طلا)
|
|
فرمت فایل داده
|
Gerber 274x با دیافراگم تعبیه شده
|
|
فرمت نقاشی FAB.
|
DXF، HPGL، DWG، PDF، Gerber
|
|
تست E.T
|
پروب پرنده، یک طرفه، صفحه 1up، پوسته گیره، لیست خالص
|
|
کنترا سینک/کنترا بور
|
موجود تا قطر 0.250
|
|
کنترل امپدانس
|
بله
|
|
ویای کور/ویای دفن شده
|
بله
|
|
ماسک قابل جدا شدن
|
بله
|
|
کربن
|
بله
|
کاربرد:
شرکت ما ارائه می دهد:
-ساخت PCB/FPC
-تهیه قطعات
-مونتاژ PCB/FPC
-مونتاژ کابل/سیم سفارشی
-ساخت جعبه
خدمات به شرح زیر:
-مونتاژ SMT، THT، BGA، تراشه های 0201
-AOI، X-Ray، ICT، FT، Burn-in
-پوشش همرفتی یا چسباندن
-ترکیب بالا، حجم کم تا متوسط
با گواهینامه ISO9001، ISO13485، TS16949 و UL.
مزایای EMS:
1) مسئولیت محصول سختگیرانه، با در نظر گرفتن استاندارد IPC-A-610
2) همه تیم ها می توانند به زبان انگلیسی روان صحبت کنند
3) ابزار مدیریت PDCA
4) 100٪ تست الکترونیکی، 100٪ بازرسی بصری، از جمله IQC، IPQC، FQC، OQC
5) 100٪ بازرسی AOI، از جمله اشعه ایکس، میکروسکوپ سه بعدی و ICT
6) تست ولتاژ بالا، تست کنترل امپدانس
7) دارای گواهینامه ISO9001، ISO13485، IATF16949 و UL
8) حداقل مقدار سفارش وجود ندارد
9) تمرکز بر تولید با حجم کم تا متوسط
10) تحویل سریع و به موقع
چرا Suntek را انتخاب کنید؟
Suntek به عنوان یک تولید کننده با تجربه و قابل اعتماد، خدمات یک مرحله ای از جمله تولید PCB و مونتاژ PCB را برای همه مشتریان در سراسر جهان که نیازهای متنوعی در پروژه های خود دارند با تیم های قوی خود ارائه می دهد. این می تواند به مشتریان کمک کند تا در زمان و هزینه خود صرفه جویی کنند تا محصولات خود را با بالاترین کیفیت اما قیمت مناسب فقط در یک مکان تکمیل کنند.
نقل قول فوری
شما نقل قول فوری ما را در عرض 24 تا 48 ساعت و بازخورد مثبت برای تمام مشخصات خود در مورد پروژه های خود دریافت خواهید کرد.
تیم قوی
متخصصان و مهندسان مجرب و حرفه ای ما پشتیبانی فنی را از طراحی PCB تا مونتاژ PCB کلید در دست در همه زمان ها به شما ارائه می دهند. به تمام سوالات می توان در کل فرآیند بدون تاخیر زمانی پاسخ داد.
تجهیزات اتوماتیک
تمام تجهیزات اتوماتیک پیشرفته به ما کمک می کند تا راندمان کار و راندمان هزینه را بهبود بخشیم. ما تمام تلاش خود را می کنیم تا تابلوها را با بالاترین کیفیت اما قیمت رقابتی به موقع به شما ارائه دهیم.
خدمات پس از فروش
ما تمام سفارشات را برای همه مشتریان در سراسر جهان پیگیری خواهیم کرد. نمایندگان خدمات مشتری ما به صورت آنلاین در دسترس خواهند بود تا به شما در هر فرآیند به روز رسانی فوری ارائه دهند.
پشتیبانی های ما:
ما از شفافیت هزینه، اشتراک تجزیه و تحلیل هزینه BOM اطمینان می دهیم؛
ما تامین کنندگان قطعات از سراسر جهان داریم.
ما یک فرآیند مکتوب برای مشاوره به مشتریان در مورد هرگونه تاخیر در برنامه یا مشکلات کیفیت محصول داریم، توسط:
(1) روش خدمات مشتری
(2) روش RMA
(3) گزارش های 8D
(4) PDCA (برنامه ریزی-انجام-بررسی-اقدام) در خدمات مشتری
ما به شکایات، مسائل و سوالات در عرض 24 ساعت پاسخ می دهیم، توسط:
(1) گزارش های هفتگی
(2) تیم پشتیبانی مشتری برای بررسی زمان های ارتباطی
(3) پرسشنامه رضایت مشتری
خدمات پس از فروش:
(1) 1 سال دوره گارانتی برای همه محصولات
(2) تعمیر FOC
(3) قطعات جبرانی سریع برای جایگزینی معیوب.
کنترل کیفیت PCB EMS:
فلوچارت مونتاژ PCBA:
سوالات متداول:
Q1: از چه فایل هایی در ساخت PCB استفاده می کنید؟
A1: Gerber، PCB. اتوکد
Q2: چگونه از کیفیت اطمینان حاصل می کنید؟
A2: محصول ما 100٪ تست الکترونیکی است. مونتاژ PCB با 100٪ AOI، ICT، FT و بررسی بصری، 100٪ اشعه ایکس برای BGA است.
Q3: آیا می توانیم از شرکت شما بازدید کنیم؟
A3: البته، خوش آمدید از شرکت ما بازدید کنید، Suntek واقع در پارک صنعتی Xingsha، Changsha، استان هونان، چین.
Q4: زمان تحویل چقدر است؟
A4: 3-5 روز کاری برای نمونه، 7-10 روز کاری برای تولید دسته ای بر اساس فایل ها و کمیت طول می کشد. 15-20 روز کاری برای مونتاژ PCB طول می کشد.
Q5: آیا اطلاعات و فایل های ما را محرمانه نگه می دارید؟
A5: مطمئناً، این اصل اساسی ما برای حفظ اسرار تجاری برای محافظت از طرح های مشتریان است. NDA را می توان در هر زمان امضا کرد.
Q6. چگونه با شما کار کنیم؟
A6: -ایمیل بزنید و فایل طرح PCB، لیست BOM را برای ما ارسال کنید
- ما تاییدیه پاسخ را ظرف 12 ساعت و پاسخ به پیشنهاد را ظرف 3-5 روز ارائه خواهیم داد.
- منتظر تایید قیمت، سفارش و شرایط پرداخت توسط شرکت شما هستیم.
- ما سفارش را ادامه خواهیم داد.
ما تجهیزات و فناوری تولید پیشرفته، تیم مهندس حرفه ای، تیم خرید، تیم کیفیت و تیم مدیریت را برای تضمین داریم
محصولات با کیفیت بالا و تحویل به موقع. محصولات ما به طور گسترده در کنترل صنعتی، خودرو، مخابرات، تجهیزات پزشکی، لوازم الکترونیکی مصرفی و غیره استفاده می شود.
برخی از تصاویر کارخانه:
