گروه سان‌تک یک تامین‌کننده حرفه‌ای در زمینه EMS با راه‌حل یک‌جا برای PCB، مونتاژ PCB، مونتاژ کابل، مونتاژ فناوری ترکیبی و ساخت جعبه است. دارای گواهینامه‌های ISO9001:2015، ISO13485:2016، IATF 16949:2016 و UL E476377. ما محصولات واجد شرایط را با قیمت رقابتی به مشتریان در سراسر جهان ارائه می‌دهیم.
مروری بر قابلیت‌ها:
|
مشخصات فنی
|
جزئیات
|
|
نوع مواد
|
FR-1، FR-4، CEM-1، روکش آلومینیومی
|
|
ضخامت مواد (میلی‌متر)
|
0.4، 0.6، 0.8، 1.0، 1.2، 1.6، 2.0
|
|
تعداد لایه‌ها
|
1 تا 8 لایه
|
|
حداکثر اندازه برد
|
23.00 اینچ x 35.00 اینچ (580 میلی‌متر * 900 میلی‌متر)
|
|
کلاس IPC
|
کلاس II، کلاس III، کلاس 1
|
|
حلقه حلقوی
|
5 میل/طرف یا بیشتر (حداقل طراحی)
|
|
آبکاری نهایی
|
لحیم (HASL)، لحیم بدون سرب (HASL)، ENIG (نیکل بدون الکترولیز
طلا غوطه وری)، OSP، نقره غوطه وری، قلع غوطه وری، نیکل غوطه وری،
طلای سخت، موارد دیگر
|
|
وزن مس
|
0.5OZ-2OZ
|
|
عرض ردیابی/فاصله
|
3 میل یا بیشتر
|
|
فاصله سوراخ
|
0.1 میلی‌متر (سوراخ‌کاری لیزری)
|
|
شیارهای آبکاری شده
|
0.036 یا بیشتر
|
|
کوچکترین سوراخ (تمام شده)
|
0.1 میلی‌متر یا بیشتر
|
|
انگشتان طلا
|
1 تا 4 لبه (30 تا 50 میکرون طلا)
|
|
گام SMD
|
0.080 اینچ - 0.020 اینچ - 0.010 اینچ
|
|
نوع ماسک لحیم
|
LPI براق، LPI-مات، SR1000
|
|
رنگ ماسک لحیم
|
سبز، قرمز، آبی، مشکی، سفید، زرد
|
|
رنگ نوشته
|
سفید، زرد، مشکی، قرمز، آبی
|
|
نقطه مسیر CNC
|
هر
|
|
حداقل عرض مسیر
|
0.031 اینچ
|
|
امتیازدهی
|
خطوط مستقیم، امتیازدهی جهشی، لبه پانل به لبه، CNC*
|
|
طلای بدنه
|
سخت*، غوطه وری* (تا 50 میکرون طلا)
|
|
فرمت فایل داده
|
Gerber 274x با دیافراگم تعبیه‌شده
|
|
فرمت نقاشی FAB.
|
DXF، HPGL، DWG، PDF، Gerber
|
|
تست E.T
|
پروب پرنده، یک طرفه، صفحه 1up، پوسته گیره، لیست خالص
|
|
کنترا سینک/کنترا بور
|
موجود تا قطر 0.250
|
|
امپدانس کنترل
|
بله
|
|
ویای کور/ویای مدفون
|
بله
|
|
ماسک قابل جدا شدن
|
بله
|
|
کربن
|
بله
|
ویژگی‌ها:

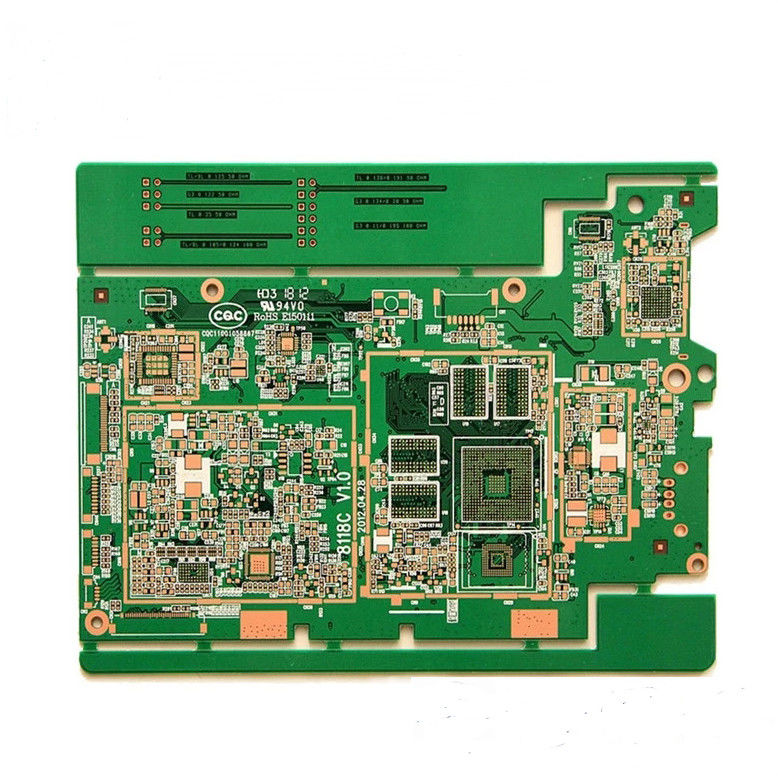

برد مدار چاپی اتصال متقابل با چگالی بالا
PCB اتصال متقابل پیشرفته
PCB چند لایه
تعداد لایه‌ها: 6 لایه
امپدانس کنترل شده: بله
اندازه کوچک: 300 * 210 میلی‌متر
دقت بالا
گزینه‌های رنگی متنوع: سفید، مشکی، زرد، قرمز، آبی و غیره.
قابلیت اطمینان بالا
کاربردها:
برد PCB HDI نانوسیرکیت: ایجاد انقلاب در الکترونیک مصرفی
مینیاتوری‌سازی | عملکرد بالا | فرآیند طلای غوطه‌وری
برد PCB HDI نانوسیرکیت یک فناوری اتصال متقابل پیشرفته است که در حال تغییر بازی در دنیای الکترونیک مصرفی است. این برد PCB با طراحی اتصال متقابل با چگالی بالا، قادر به پاسخگویی به تقاضای فزاینده برای دستگاه‌های کوچکتر و قدرتمندتر است.
برد اتصال متقابل HDI از آخرین فرآیند طلای غوطه‌وری استفاده می‌کند و از کیفیت و قابلیت اطمینان بالایی اطمینان حاصل می‌کند. این برد تحت 100٪ آزمایش قرار می‌گیرد تا اطمینان حاصل شود که هر برد بالاترین استانداردهای عملکرد را دارد. این برد PCB با ویژگی کنترل امپدانس خود قادر به حفظ یکپارچگی سیگنال و به حداقل رساندن تداخل است و آن را برای مدارهای دیجیتال با سرعت بالا ایده‌آل می‌کند.
یکی از مزایای کلیدی برد PCB HDI نانوسیرکیت، قابلیت‌های مینیاتوری‌سازی آن است. با پیشرفت فناوری، تقاضا برای دستگاه‌های کوچکتر و فشرده‌تر افزایش یافته است. این برد PCB با طراحی اتصال متقابل با چگالی بالا، قادر به جای دادن اجزای بیشتر در فضای کوچکتر است و آن را به انتخابی عالی برای لوازم الکترونیکی مصرفی فشرده مانند تلفن‌های هوشمند، تبلت‌ها و دستگاه‌های پوشیدنی تبدیل می‌کند.
برد PCB HDI نانوسیرکیت نه تنها مینیاتوری‌سازی را ارائه می‌دهد، بلکه عملکرد بالایی را نیز ارائه می‌دهد. فناوری اتصال متقابل پیشرفته آن امکان انتقال داده‌های سریع‌تر و کارآمدتر را فراهم می‌کند و آن را برای مدارهای دیجیتال با سرعت بالا ایده‌آل می‌کند. این امر آن را به انتخابی عالی برای لوازم الکترونیکی مصرفی که به قدرت پردازش بالایی نیاز دارند، مانند کنسول‌های بازی، لپ‌تاپ‌ها و دستگاه‌های خانه هوشمند تبدیل می‌کند.
کاربرد برد PCB HDI نانوسیرکیت محدود به لوازم الکترونیکی مصرفی نیست. همچنین به طور گسترده در صنایعی مانند هوافضا، پزشکی و خودروسازی استفاده شده است، جایی که عملکرد و قابلیت اطمینان بالا بسیار مهم است. این برد PCB با تطبیق‌پذیری و کیفیت برتر خود به انتخابی برتر برای کاربردهای مختلف تبدیل شده است.
برد PCB HDI نانوسیرکیت که در رنگ‌های مختلف چاپ سیلک مانند سفید، مشکی، زرد، قرمز، آبی و غیره موجود است، همچنین می‌تواند برای پاسخگویی به الزامات طراحی خاص سفارشی شود. طراحی شیک و فشرده آن را نه تنها کاربردی، بلکه از نظر بصری نیز جذاب می‌کند.
در نتیجه، برد PCB HDI نانوسیرکیت یک تغییردهنده بازی در دنیای الکترونیک مصرفی است. قابلیت‌های مینیاتوری‌سازی، عملکرد بالا و قابلیت اطمینان آن را به انتخابی عالی برای طیف گسترده‌ای از کاربردها تبدیل می‌کند. این برد PCB با فناوری اتصال متقابل پیشرفته و فرآیند طلای غوطه‌وری خود، بهترین کیفیت و عملکرد را ارائه می‌دهد و استاندارد جدیدی را برای PCBهای اتصال متقابل با چگالی بالا تعیین می‌کند.
بسته‌بندی و حمل و نقل:
بسته‌بندی و حمل و نقل برد PCB HDI
بردهای PCB HDI ما با دقت بسته‌بندی و حمل می‌شوند تا از رسیدن ایمن آنها به درب منزل شما اطمینان حاصل شود. در اینجا خلاصه‌ای از فرآیند بسته‌بندی و حمل و نقل ما آمده است:
بسته‌بندی:
- ابتدا تمام بردهای PCB HDI از نظر هرگونه نقص یا آسیب قبل از بسته‌بندی بازرسی می‌شوند.
- سپس بردها در کیسه‌های ضد الکتریسیته ساکن قرار می‌گیرند تا از آسیب دیدن اجزا توسط الکتریسیته ساکن جلوگیری شود.
- در مرحله بعد، بردها در یک جعبه مقوایی محکم با مواد بالشتکی مناسب قرار می‌گیرند تا از آنها در حین حمل و نقل محافظت شود.
- اگر سفارش شامل چندین برد باشد، آنها به صورت جداگانه جدا و بسته‌بندی می‌شوند تا از هرگونه خراش یا آسیب جلوگیری شود.
- سپس جعبه مهر و موم شده و با اطلاعات حمل و نقل لازم برچسب‌گذاری می‌شود.
حمل و نقل:
- ما روش‌های حمل و نقل مختلفی را برای پاسخگویی به نیازهای شما ارائه می‌دهیم، از جمله تحویل هوایی، دریایی و اکسپرس.
- تمام بسته‌ها بیمه می‌شوند تا در برابر هرگونه آسیب یا ضرر در حین حمل و نقل محافظت شوند.
- ما با شرکت‌های حمل و نقل قابل اعتماد و مطمئن کار می‌کنیم تا از تحویل به موقع و ایمن سفارش شما اطمینان حاصل کنیم.
- پس از ارسال سفارش شما، ما یک شماره پیگیری در اختیار شما قرار می‌دهیم تا بتوانید وضعیت تحویل خود را پیگیری کنید.
با بسته‌بندی دقیق و روش‌های حمل و نقل قابل اعتماد ما، می‌توانید مطمئن باشید که بردهای PCB HDI شما در شرایط عالی به درب منزل شما می‌رسند. اگر در مورد فرآیند بسته‌بندی و حمل و نقل ما سؤالی دارید، لطفاً دریغ نکنید با ما تماس بگیرید. ما همیشه خوشحالیم که به شما در مورد هرگونه نگرانی کمک کنیم.
