Suntek Group یک تامین کننده حرفه ای در زمینه EMS با راه حل یک مرحله ای برای PCB، مونتاژ PCB، مونتاژ کابل، مونتاژ فناوری Mix و ساخت جعبه است. دارای گواهینامه ISO9001:2015، ISO13485:2016، IATF 16949:2016 و UL E476377. ما محصولات واجد شرایط را با قیمت رقابتی به مشتریان در سراسر جهان ارائه می دهیم.
بررسی اجمالی قابلیت ها:
|
مشخصات فنی
|
جزئیات
|
|
نوع مواد
|
FR-1، FR-4، CEM-1، روکش آلومینیومی
|
|
ضخامت مواد (میلی متر)
|
0.4، 0.6، 0.8، 1.0، 1.2، 1.6، 2.0
|
|
تعداد لایه ها
|
1 تا 8 لایه
|
|
حداکثر اندازه برد
|
23.00” x 35.00”(580mm*900mm)
|
|
کلاس IPC
|
کلاس II، کلاس III، کلاس 1
|
|
حلقه حلقوی
|
5 میل/طرف یا بیشتر (حداقل طراحی)
|
|
آبکاری نهایی
|
لحیم (HASL)، لحیم بدون سرب (HASL)، ENIG (نیکل بدون الکترولیت
طلا غوطه وری)، OSP، نقره غوطه وری، قلع غوطه وری، نیکل غوطه وری،
طلای سخت، دیگر
|
|
وزن مس
|
0.5OZ-2OZ
|
|
عرض ردیابی/فضای خالی
|
3 میل یا بیشتر
|
|
فاصله سوراخ
|
0.1 میلی متر (سوراخکاری لیزری)
|
|
شکاف های آبکاری شده
|
0.036 یا بیشتر
|
|
کوچکترین سوراخ (تمام شده)
|
0.1 میلی متر یا بیشتر
|
|
انگشتان طلا
|
1 تا 4 لبه (30 تا 50 میکرون طلا)
|
|
گام SMD
|
0.080” - 0.020” - 0.010”
|
|
نوع ماسک لحیم
|
LPI براق، LPI-Matte، SR1000
|
|
رنگ ماسک لحیم
|
سبز، قرمز، آبی، مشکی، سفید، زرد
|
|
رنگ افسانه
|
سفید، زرد، مشکی، قرمز، آبی
|
|
نقطه مسیر CNC
|
هر
|
|
حداقل عرض مسیر
|
0.031”
|
|
امتیازدهی
|
خطوط مستقیم، امتیاز پرش، لبه پانل به لبه، CNC*
|
|
طلای بدنه
|
HARD*، IMMERSION* (تا 50 میکرون طلا)
|
|
فرمت فایل داده
|
Gerber 274x با دیافراگم تعبیه شده
|
|
فرمت نقاشی FAB.
|
DXF، HPGL، DWG، PDF، Gerber
|
|
تست E.T
|
پروب پرنده، یک طرفه، صفحه 1up، پوسته گیره، لیست خالص
|
|
کنترا سینک/کنترا بور
|
موجود تا قطر 0.250
|
|
امپدانس کنترل
|
بله
|
|
ویای کور/ویای مدفون
|
بله
|
|
ماسک قابل جدا شدن
|
بله
|
|
کربن
|
بله
|

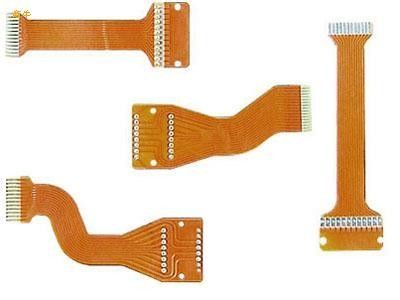

مدار انعطاف پذیر یا PCB انعطاف پذیر یک آرایش الگودار از مدارهای چاپی و اجزایی است که از مواد پایه انعطاف پذیر با یا بدون پوشش انعطاف پذیر استفاده می کند. انعطاف پذیر
مدار انعطاف پذیر یا PCB انعطاف پذیر یک آرایش الگودار از مدارهای چاپی و اجزایی است که از مواد پایه انعطاف پذیر با یا بدون پوشش انعطاف پذیر استفاده می کند. این مجموعه های الکترونیکی انعطاف پذیر ممکن است با استفاده از همان اجزای مورد استفاده برای بردهای مدار چاپی سفت و سخت ساخته شوند، اما به برد اجازه می دهند تا در طول استفاده از آن به شکل دلخواه (انعطاف پذیر) درآید.
یک PCB انعطاف پذیر چند لایه می تواند باشد؟
حداکثر 10 لایه برای PCB انعطاف پذیر.
ضخامت مس یک PCB انعطاف پذیر چقدر می تواند باشد؟
2 اونس، فقط برخی از PCB های LED انعطاف پذیر مانند مس سنگین، بهترین مزیت PCB انعطاف پذیر انعطاف پذیری است، اگر مس زیادی وجود داشته باشد، خم شدن آن برای دستگاه شما آسان نخواهد بود.
یک PCB انعطاف پذیر چقدر می تواند بزرگ باشد؟
مواد PCB انعطاف پذیر: حداکثر عرض 250 میلی متر است، زیرا مواد PCB انعطاف پذیر یک رول است، عرض هر رول 250 میلی متر است، طول محدودیتی ندارد، بنابراین هنگام طراحی PCB انعطاف پذیر، یک طرف باید کمتر از 250 میلی متر باشد، طرف دیگر اهمیتی ندارد.
یک PCB انعطاف پذیر چقدر می تواند ضخامت داشته باشد؟
0.1 میلی متر - 0.2 میلی متر، برخی از PCB های انعطاف پذیر می توانند 0.3 میلی متر باشند.
پیشنهادات خدمات:

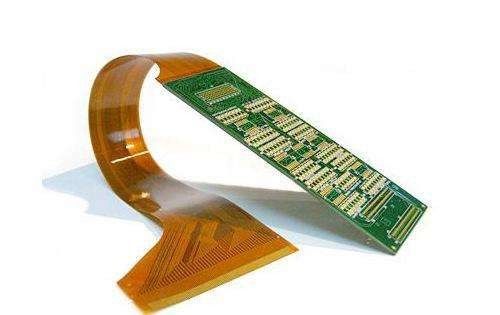

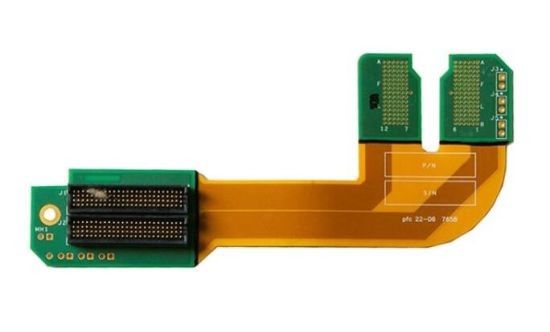

فرآیندهای نوآورانه سفت و سخت-انعطاف پذیر
مجموعه مواد ممتاز
سفت و سخت-انعطاف پذیر با HDI
ساخت و ساز برگ شل
پانل های بزرگ
تعداد لایه ها تا 40+
کاربرد هیت سینک
برنامه های کاربردی:
بردهای مدار انعطاف پذیر برای کاربردهایی که به عملکرد بهتر، دقت بالا، دقت و انعطاف پذیری منظم نیاز دارند، مناسب هستند. کاربردهای بردهای مدار انعطاف پذیر عبارتند از:
دوربین ها
ترمزهای ضد قفل
پمپ های سوخت
پروب های اولتراسوند
تست نیمه هادی
دستگاه های پزشکی
سیستم های حرکتی
ماهواره ها
هواپیمایی
بسته های باتری
دستگاه های تولیدی
سیستم های کیسه هوا
بسته بندی و حمل و نقل:
بسته بندی و حمل و نقل مونتاژ PCB انعطاف پذیر
بسته بندی:
محصول مونتاژ PCB انعطاف پذیر در یک جعبه مقوایی محکم بسته بندی می شود تا از حمل و نقل ایمن اطمینان حاصل شود. جعبه با نوار مهر و موم می شود تا از هرگونه آسیب در هنگام حمل و نقل جلوگیری شود.
محصول همچنین در حباب پیچیده می شود تا از ضربه و لرزش احتمالی در حین حمل و نقل محافظت بیشتری داشته باشد.
هر جعبه با نام محصول، مقدار و دستورالعمل های جابجایی برچسب گذاری می شود تا شناسایی و جابجایی آسان شود.
حمل و نقل:
محصول از طریق یک سرویس پیک قابل اعتماد و مورد اعتماد ارسال می شود تا از تحویل به موقع و ایمن به مشتری اطمینان حاصل شود.
آدرس حمل و نقل و اطلاعات تماس دوباره بررسی می شود تا از تحویل دقیق اطمینان حاصل شود. محصول در حین حمل و نقل بیمه می شود تا در برابر هرگونه رویداد غیرمنتظره محافظت شود.
یک شماره پیگیری به مشتری ارائه می شود تا پس از ارسال محصول، به آنها اجازه می دهد سفارش خود را پیگیری کرده و از رسیدن ایمن آن اطمینان حاصل کنند.
پس از تحویل، از مشتری خواسته می شود تا بسته را به عنوان مدرک دریافت امضا کند.
