ما SMT، THT و مونتاژ نهایی را با ICT و تست عملکردی محصول ارائه می دهیم.
سنتک یک راه حل برای تمام نیازهای خدمات تولیدی الکترونیک شما فراهم می کند، از نمونه سازی سریع به تولید حجم بالا.ما توانایی شناسایی مسائل طراحی و / یا تولید در طول مرحله نمونه اولیه و حل آنها را (در مشاوره با شما) قبل از حرکت به تولید.
در حالی که بسیاری از خانه های PCB ادعا می کنند که خدمات برتر مونتاژ PCB را ارائه می دهند، Suntek در واقع آنچه را که وعده می دهیم را ارائه می دهد.2015 گواهی شده و مطابق با RoHSما پروژه های SMD، سوراخ و مونتاژ مخلوط را مدیریت می کنیم و همچنین بررسی های رایگان DFM را همراه با آزمایش عملکرد بر اساس نیازهای خاص شما ارائه می دهیم. قابلیت های PCBA ما در زیر ذکر شده است:
خلاصه ی قابلیت ها:
|
مشخصات
|
جزئیات
|
|
نوع ماده
|
FR-1, FR-4, CEM-1, آلومینیومی
|
|
ضخامت ماده (ملی متر)
|
0.4، 0.6، 0.8، 1.0، 1.2، 1.6، 2.0
|
|
تعداد لایه ها
|
1-8 لایه
|
|
حداکثر اندازه تخته
|
23.00×35.00×580mm*900mm)
|
|
کلاس IPC
|
کلاس II، کلاس III، کلاس 1
|
|
حلقه حلقه ای
|
5 میلی لیتر در هر طرف یا بیشتر (حداقل طراحی)
|
|
پوشش نهایی
|
سولدر ((HASL) ، سولدر بدون سرب ((HASL)) ، ENIG (نیکل بدون برق)
طلا غوطه ور، OSP، نقره غوطه ور، قلع غوطه ور، نیکل غوطه ور،
طلای سخت، دیگر
|
|
وزن مس
|
0.5OZ-2OZ
|
|
پهنای مسیر/فضای
|
3 میلی گرم یا بیشتر
|
|
فاصله حفاری
|
0.1mm ((حفر لیزر)
|
|
اسلات های چسبیده
|
0.036 یا بیشتر
|
|
کوچکترین سوراخ (کمال شده)
|
0.1mm یا بیشتر
|
|
انگشت هاي طلايي
|
۱ تا ۴ لبه (۳۰ تا ۵۰ میکران طلا)
|
|
ارتفاع SMD
|
0.080 - 0.020 - 0.010
|
|
نوع ماسک جوش
|
LPI Glossy، LPI-Matte، SR1000
|
|
رنگ ماسک جوش
|
سبز، قرمز، آبی، سیاه، سفید، زرد
|
|
رنگ افسانه
|
سفید، زرد، سیاه، قرمز، آبی
|
|
نقطه مسیر CNC
|
هر
|
|
حداقل عرض مسیر
|
0.031
|
|
امتیاز
|
خطوط راست، پرش امتیاز، لبه به لبه پانل، CNC*
|
|
طلا از بدن
|
سخت*، غوطه ور* (تا 50 میکرو طلا)
|
|
فرمت فایل داده
|
Gerber 274x با دیافراگم درهم افکنده
|
|
فرمت نقشه FAB
|
DXF، HPGL، DWG، PDF، Gerber
|
|
تست E.T.
|
کاوشگر پرنده، یک طرفه، صفحه ی بالا، پوسته ی کلیمپ، لیست شبکه
|
|
حوضچه کنتر / سوراخ کنتر
|
در دسترس تا 0.250 قطر
|
|
مقاومت کنترل
|
آره
|
|
لوله های کور/لوله های دفن شده
|
آره
|
|
ماسک پاک کننده
|
آره
|
|
کربن
|
آره
|

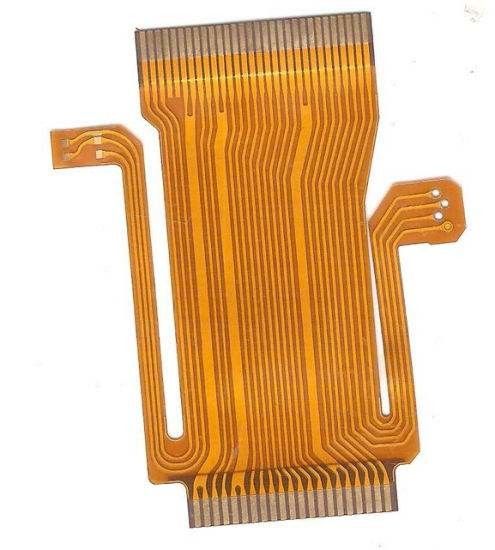

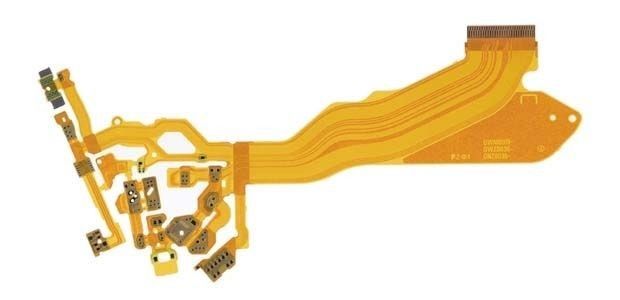

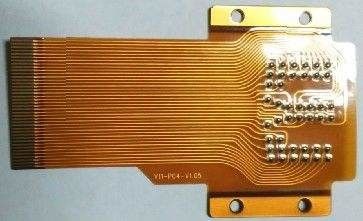

یک مدار انعطاف پذیر یا PCB انعطاف پذیر یک ترتیب الگویی از مدارهای چاپی و اجزای است که از مواد مبتنی بر انعطاف پذیر با یا بدون پوشش انعطاف پذیر استفاده می کند.
یک مدار انعطاف پذیر یا PCB انعطاف پذیر یک ترتیب الگویی از مدارهای چاپی و اجزای است که از مواد انعطاف پذیر مبتنی بر پوشش انعطاف پذیر یا بدون آن استفاده می کند.این مجموعه های الکترونیک انعطاف پذیر می توانند با استفاده از اجزای مشابهی که برای صفحه های مدار چاپی سفت استفاده می شود، ساخته شوند.، اما اجازه می دهد تا تخته را به شکل مورد نظر (فلیکس) در طول کاربرد آن مطابقت دهد.
چند لايه مي تونه يه PCB انعطاف پذير باشه ؟
حداکثر 10 لایه برای PCB انعطاف پذیر.
PCB انعطاف پذیر چقدر مي تونه چاقي مس داشته باشه ؟
2 اونس، فقط بعضی از PCB های انعطاف پذیر مانند مس سنگین، بهترین مزیت PCB های انعطاف پذیر انعطاف پذیر است، اگر مس زیاد باشد، برای دستگاه شما خم شدن آسان نخواهد بود.
PCB انعطاف پذیر چقدر می تونه بزرگ باشه ؟
مواد PCB انعطاف پذیر:حداکثر عرض 250mm است،چون مواد PCB انعطاف پذیر یک رول است،هر عرض رول 250mm است،طول هیچ محدودیتی ندارد،پس وقتی PCB انعطاف پذیر را طراحی می کنید،یک طرف باید کمتر از 250mm باشد,طرف ديگه اصلاً اهميتي نداره
PCB انعطاف پذیر چقدر ضخامت داره ؟
0.1mm - 0.2mm، بعضی از PCB های انعطاف پذیر می توانند 0.3mm باشند.
کاربردها:
تجهیزات LED و روشنایی
تلفن همراه هوشمند
تجهیزات پزشکی
محصول هوافضا
ابزار
بسته بندی و حمل:
بسته بندی و حمل و نقل PCB انعطاف پذیر
بسته بندی:
محصول PCB انعطاف پذیر در یک جعبه کارتونی محکم بسته بندی می شود تا حمل و نقل ایمن تضمین شود. جعبه با نوار بسته بندی بسته بندی می شود تا از هرگونه آسیب در طول حمل و نقل جلوگیری شود.
این محصول همچنین با پوشش حباب بسته می شود تا از ضربه و ارتعاش احتمالی در طول حمل و نقل محافظت بیشتری داشته باشد.
هر جعبه با نام محصول، مقدار و دستورالعمل های استفاده برای شناسایی و استفاده آسان برچسب گذاری خواهد شد.
حمل و نقل:
محصول از طریق یک سرویس کوری معتبر و قابل اعتماد ارسال می شود تا تحویل به موقع و ایمن به مشتری تضمین شود.
آدرس حمل و نقل و اطلاعات تماس برای اطمینان از تحویل دقیق دوبار بررسی می شود. محصول در طول حمل و نقل برای محافظت در برابر هر گونه حوادث پیش بینی نشده بیمه می شود.
یک شماره ردیابی به مشتری پس از ارسال محصول ارائه می شود، به آنها اجازه می دهد تا سفارش خود را ردیابی کنند و اطمینان حاصل کنند که آن را به طور ایمن دریافت می کنند.
پس از تحویل، مشتری ملزم به امضای بسته به عنوان مدرک دریافت خواهد بود.
