Name: پلی آمید صفحه مدار چاپی انعطاف پذیر Flex PCB مونتاژ 1-12 لایه 600mmX1200mm
Brand: Suntek Electronics Co., Ltd.
SKU: SFBF0326FB
Price: 50.00 USD
Availability: InStock

خانه > محصولات > مونتاژ PCB انعطاف پذیر >

پلی آمید صفحه مدار چاپی انعطاف پذیر Flex PCB مونتاژ 1-12 لایه 600mmX1200mm

مجتمع pcb انعطاف پذیر 1-12Layer,مجموعه pcb انعطاف پذیر 600mmX1200mm,صفحه مدار چاپی انعطاف پذیر پلی آمید

flex pcb assembly 600mmX1200mm

Polyimide Flexible Printed Circuit Board

Place of Origin:

China/Cambodia

نام تجاری:

Suntek

گواهی:

ISO9001, ISO13485, TS16949 and UL E476377

Model Number:

SFBF0326FB

تماس با ما

درخواست نقل قول

جزئیات محصول

Material:

Kapton,Polyimide(PI), Polyester(PET), FR4

Color:

Red,Green,Black,Purple,White

Big Size:

1200*400mm

Layer:

1 to 6 Layers

Base Copper Thickness:

1/3 oz to 8oz

Regular Base Material Thickness:

12.5um to 50um(FPC) 0.1mm to 3.2mm(Rigid)

Regular Adhesive Thickness:

12um to 25um

Blind or Buried Vias:

Yes

Impedance Control:

Yes

Min.Line Width/Spacing:

0.04mm/0.04mm

Surface Finishing:

HASL OSP ENIG

Outline Fabrication:

Die cut, laser cut, CNC routing, V-scoring

Hole to edge(Hard tool/Die Cut):

±0.1/±0.2mm

شرایط پرداخت و حمل و نقل

Minimum Order Quantity

5pcs

قیمت

Based on Parts list

Packaging Details

cartons and ESD bags

Delivery Time

1 week after all components collected

Payment Terms

T/T,Paypal

Supply Ability

100pcs/hour

محصولات مرتبط

تماس با ما

0086-731-84874736

حالا تماس بگیرید

توضیح محصول

پلی آمید صفحه مدار چاپی انعطاف پذیر 1-12 لایه 600mm X 1200mm

ما تجهیزات تولید پیشرفته، تکنولوژی حرفه ای، تیم مهندسی حرفه ای، تیم خرید داریم،تیم کیفیت و اپراتورهای خوب آموزش دیده برای اطمینان از PCB انعطاف پذیر با کیفیت خوب و پایدار.

کاراکترهای FPC:

1.FPC به دلیل طراحی ساده لایه های پلی آمید ، از انتشار گرما بهتر برخوردار است.

2.FPC عملکرد الکتریکی بهتری را ارائه می دهد زیرا اجازه پذیر بودن پایین آنها امکان انتقال سریع سیگنال های الکتریکی را فراهم می کند و صدا را کاهش می دهد.

3.FPC یک عمر بسیار طولانی را ارائه می دهد، می تواند تا 500 میلیون بار خم شود و می تواند به شکل های بسیاری خم شود

4FPC می تواند با اندازه بزرگتر از PCB سخت باشد، عرض می تواند 500mm باشد و طول می تواند هر گونه درخواست شما باشد.

5FPC با وزن بسیار سبک است و فضای زیادی را نمی گیرد.

قابلیت های FPC:

ماده	توانايي
حداقل ضخامت تخته	0.05 میلی متر
حداکثر اندازه تخته	500mm*1200mm
حداقل اندازه سوراخ لیزر	0.025 میلی متر
اندازه سوراخ سوراخ شده مکانیکی	0.1 میلی متر
حداقل عرض ردیاب/فاصله	0.035mm/0.035mm
حداقل حلقه حلقه ای از لوح تک طرفه یا دو طرفه	0.075 میلی متر
حداقل لایه داخلی حلقه ای از صفحه چند لایه	0.1 میلی متر
حداقل لایه بیرونی حلقه ای از تخته چند لایه	0.1 میلی متر
پل مين کوورلي	0.1 میلی متر
حداقل باز کردن ماسک	0.15 میلی متر
حداقل.باز کردن پوشش	0.35mm*0.35mm
حداقل تحمل مقاومت یک طرفه	%+/-7%
حداقل تحمل مقاومت دیفرانسیل
حداکثر تعداد لایه ها	12 لیتری
نوع ماده	سرپرست، کاپيتان
برند ماده	شنگي، تايفليکس، تينفليکس، آي تي اي، آل استار، پاناسونيک، دوپنت، جيو جيانگ
نوع مواد سخت کننده	FR4،PI،PET،Steel،AI،Tape Adhesive،Nylon
ضخامت پوشش	12.5um/25um/50um
پوشش سطح	ENIG,ENEPIG,OSP,طلاء طلا,طلاء طلا+ENIG,طلاء طلا+OSP,ملم نقره,ملم قلع,طلاء قلع

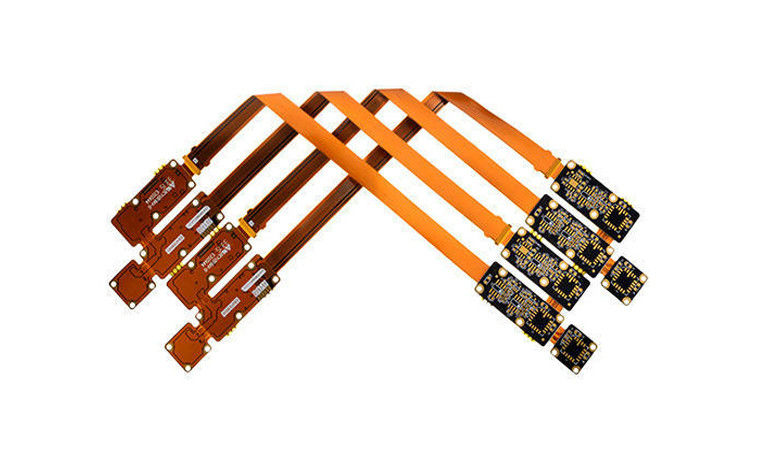

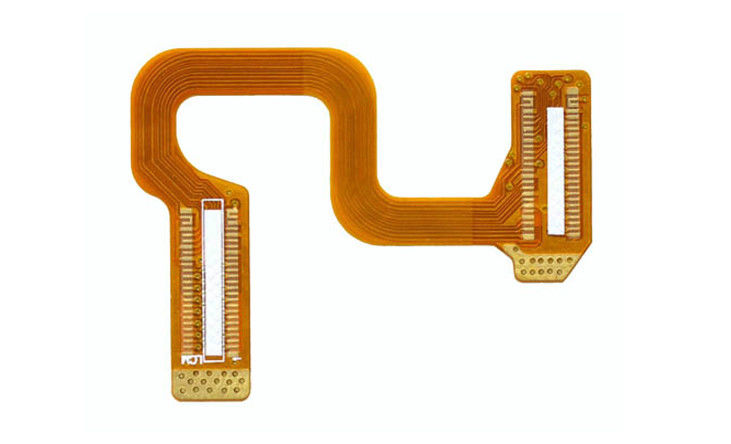

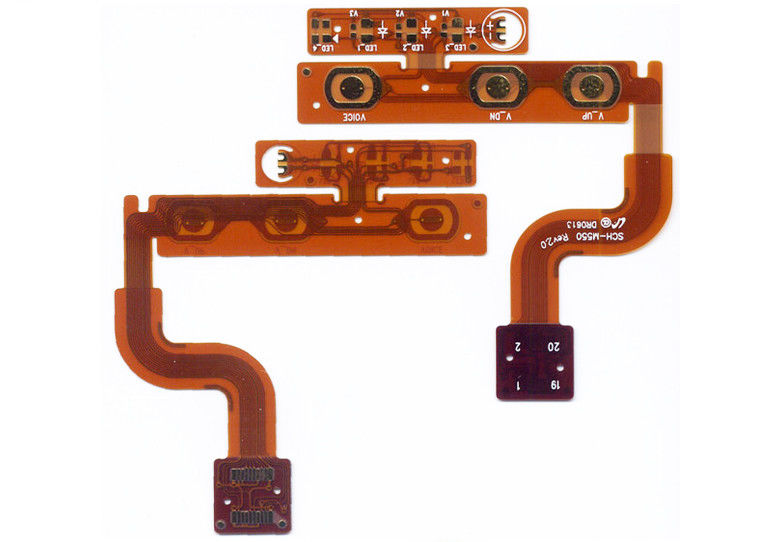

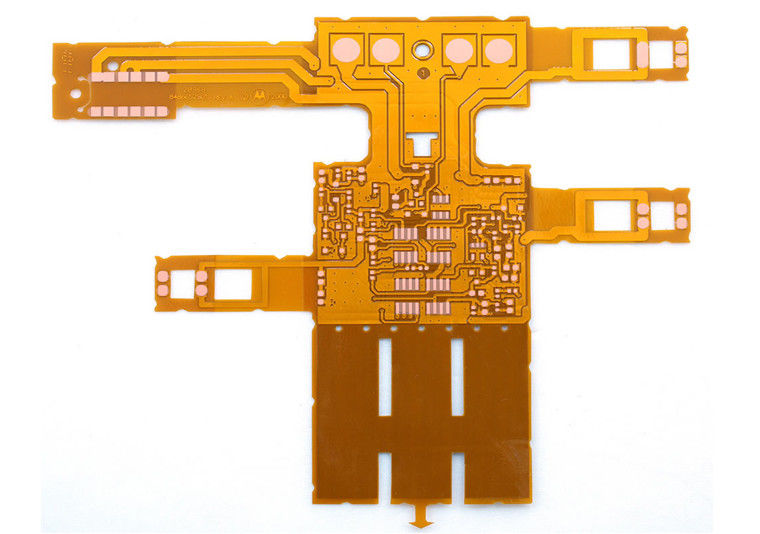

پلی آمید صفحه مدار چاپی انعطاف پذیر Flex PCB مونتاژ 1-12 لایه 600mmX1200mm 0

سوالات متداول:

س1: در ساخت PCB از چه فایل هایی استفاده می کنید؟

ج 1: گربر، PCB، نقشه ها

سوال2: چگونه کیفیت را تضمین می کنید؟

A2: همه محصولات ما 100% E-tested هستند. PCB Assembly با 100% AOI، ICT، FT و بررسی بصری، 100% اشعه ایکس برای BGA هستند.

سوال سوم: می تونیم از شرکت شما دیدن کنیم؟

A3: البته، به شرکت ما خوش آمدید، Suntek واقع در پارک صنعتی Xingsha، Changsha، استان هونان، چین.

Q4: زمان تحویل چیست؟

A4: 3-5 روز کاری برای نمونه، 7-10 روز کاری برای تولید دسته بر اساس فایل ها و مقدار طول می کشد. 15-20 روز کاری برای مونتاژ PCB طول می کشد.

س5: اطلاعات و پرونده های ما را مخفی نگه می دارید؟

A5: مطمئنا،این اصل اساسی ما برای حفظ اسرار تجاری برای محافظت از طرح های مشتریان ما است.NDA می تواند در هر زمان امضا شود.

سوال 6: چطوري با شما کار کنم؟

A6: -ایمیل و ارسال به ما فایل طرح PCB، لیست BOM

- ما در عرض 12 ساعت پاسخ تایید و در عرض 3-5 روز به پیشنهاد پاسخ خواهیم داد.

منتظر شرکت شما هستم تا قیمت سفارش و شرایط پرداخت رو تایید کنه

-ما به دستور ادامه ميديم.
